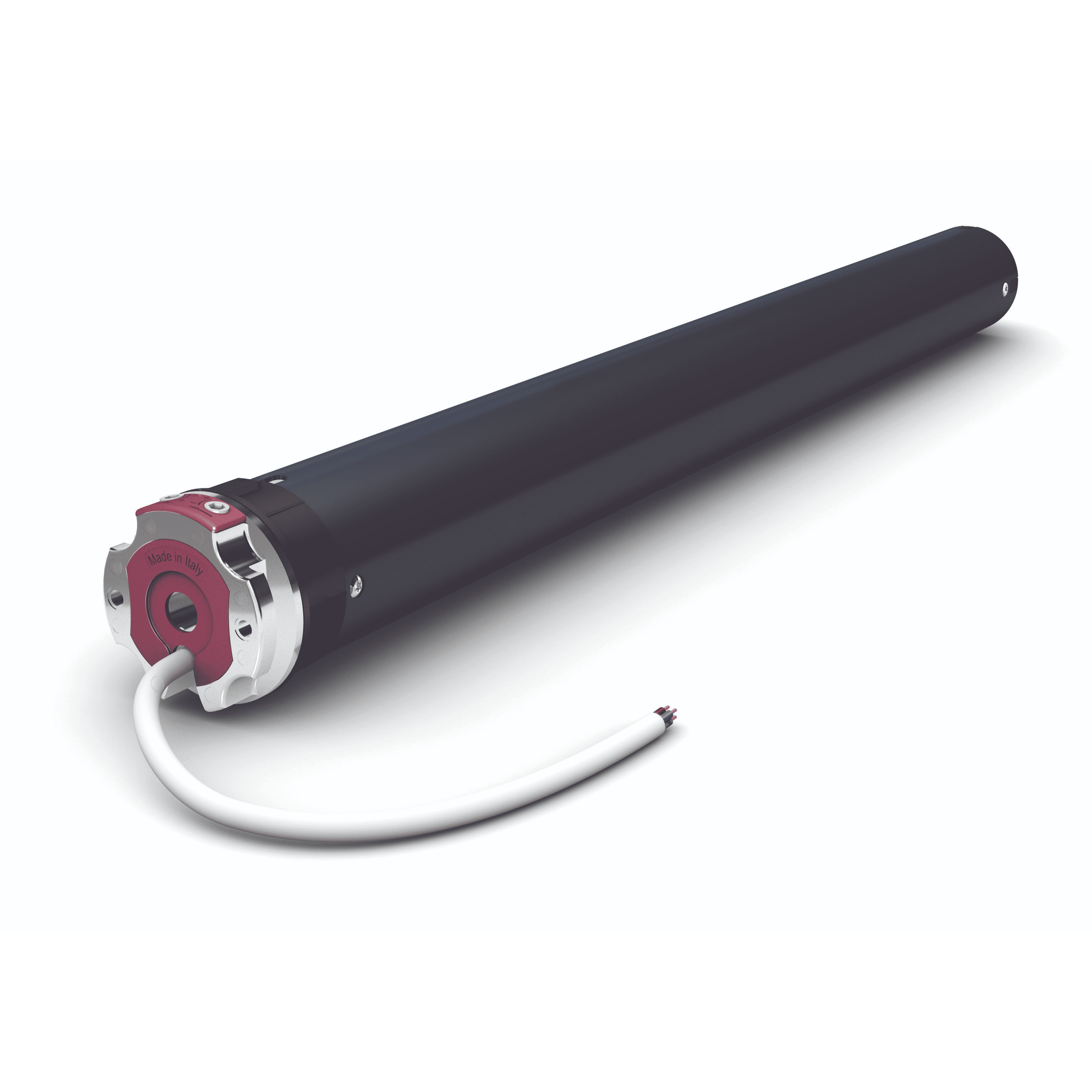

Cherubini Garda: Motore per Tapparelle con Fine Corsa Meccanico – Portata fino 170kg

testa motore per tapparelle cherubini roller diametro 45mm
motore per tapparelle cherubini garda vista attacco
testa motore per tapparelle cherubini garda diametro 58mm
innesto tecnopolimero motore per tapparelle cherubini
schema misure motore per tapparelle cherubini diametro 58
schema elettrico motore per tapparelle cherubini roller

176,76235,68 (-25%)

In stock

Motore tubolare da 65-85-100-120 Newton Metro ideale per tapparelle molto pesanti

  • Portata massima 170Kg
  • Finecorsa meccanico affidabile e intuitivo
  • 2 finecorsa (salita e discesa)
  • Posizione dei finecorsa constante nel tempo
  • Made in Italy

Scheda Tecnica Istruzioni di Montaggio

Bonifico bancarioContrassegnoPayPalCarta di CreditoKlarna

Coppia Motore

65Nm- portata 100Kg | Gratis
85Nm- portata 125Kg | + €14
100Nm- portata 145Kg | + €28
120Nm- portata 170Kg | + €55

Supporto

supporto perno quadro 16mm per motoriduttore a soccorso con staffa omega
supporto aggancio rapido per motoriduttore

Staffe (Opzionale)

supporto regolabile per motori con foro quadro 16mm

Adattatore per rullo ottagonale

adattatore motore per rullo ottagonale da 70 millimetri
Prezzo totale:
0

HAI UNA TAPPARELLA ANTI-EFFRAZIONE MOLTO PESANTE E NON SAI COME SOLLEVARLA?

Questo motore è molto potente ed è in grado di sollevare tapparelle molto pesanti come ad esempio le tapparelle di grandi dimensioni in acciaio o alluminio estruso.

Motoriduttore tubolare elettrico per tapparelle.

Potenza nominale 80 Newton-Metro, munito di 2 stop automatici uno per la salita della tapparella e uno per la discesa.

Viene utilizzato per corredare di meccanica a motore qualsiasi tipo di tapparella che abbia un peso fino a 170kg, riducendo di gran lunga tutti i problemi di manutenzione che si avevano prima con altri tipi di meccanica manuali.

COME FUNZIONA

Il motore viene azionato tramite interruttore a parete (non compreso), la tapparella in poco tempo e senza fatica si sposterà in modo automatico nella posizione di fine corsa oppure sarà possibile fermarla in qualsiasi punto desiderato agendo nuovamente sull’interruttore.

Se si desidera azionare il motore tramite telecomando bisogna affiancargli una centralina ricevente.

CHERUBINI LEADER NEL SETTORE

Il marchio Cherubini è un punto di riferimento consolidato nel settore, noto da anni per la sua qualità ineguagliabile e l’affidabilità senza pari. I prodotti Cherubini sono orgogliosamente realizzati in Italia, seguendo rigorosi standard di efficienza.

  • Regolazione del Finecorsa affidabile e intuitiva
  • Posizione dei Finecorsa costante nel tempo
  • Perno riduttore a stella appositamente studiato per conferire grande affidabilità, in Tecnopolimero per i motori fino a 30Nm e in Zama per i motori fino a 50Nm

Per completare l’offerta, Cherubini si dedica con costanza al supporto finale mettendo a disposizione un numero verde per assistervi nell’installazione e per risolvere qualsiasi problema tecnico che possa insorgere.

COSA FORNIAMO IN DOTAZIONE

Tutti i componenti indispensabili per l’installazione del motore vanno selezionati in fase di configurazione, qualsiasi altro accessorio utile alla messa in opera è possibile trovarlo qui accessori tapparelle

INSTALLAZIONE

  1. Fissare l’apposita staffa sul fianco del cassonetto dove si desidera alloggiare il motore
  2. Adagiare la tapparella nel cassonetto facendola scorrere nelle guide in modo da avere la tapparella chiusa
  3. Infilare il motore completo di adattatori nel rullo ottagonale, sul lato opposto infilare la calotta dopo di ché posizionare il tutto nel cassonetto
  4. Effettuare i collegamenti elettrici con la corrente staccata
  5. Azionare la corrente e far ruotare il motore fino al raggiungimento del finecorsa inferiore (il motore si bloccherà automaticamente)
  6. Agganciare la tapparella al rullo; In questo modo la tapparella sarà già regolata con e il finecorsa inferiore impostato.
  7. Iniziare a sollevare la tapparella e regolare il finecorsa di salita agendo con il chiavino sull’apposito inserto di regolazione

La regolazione dei fine corsa è facile e intuitiva, si effettua tramite chiavino esagonale (in dotazione), agendo negli appositi inserti è possibile regolare lo stop in salita e in discesa della tapparella.

Per qualsiasi dubbio o difficoltà sui manuali contenuti all’interno della confezione sono disponibili video tutorial e un numero verde di supporto.

NOTE

Se avete acquistato la tapparella sul nostro shop, per calcolare la giusta potenza del motore adatto alla tapparella bisogna eseguire questa formula: Peso= LarghezzaAltezza X Peso Specifico(indicato nella descrizione di tutte le tapparelle)

5 anni di garanzia!!

Informazioni aggiuntive

brand

Cherubini, Zanzatap

Per rullo da diametro

70 mm

Coppia nominale

65Nm / 85Nm / 100Nm / 120Nm

Giri al minuto

17 rpm per 65Nm-85Nm / 11 rpm per 100Nm-120Nm

Numero di giri del fine corsa

25

Tempo prima del termico

4 min

Potenza assorbita

330W 65Nm / 375W 85Nm / 360W 100Nm / 415W 120Nm

Intensità assorbita

1,50A 65Nm / 1,70A 85Nm / 1,60A 100Nm / 1,90A 120Nm

Peso

5,7Kg

Alimentazione

230V 50Hz

Numero fili

4 (neutro, terra, direzione 1, direzione 2)

Fine corsa

meccanico (2)

Cavo

4 x 0,75 / lunghezza 2,5 metri

Grado protezione

IP 44

Lunghezza motore L1

646 mm
