Cherubini Ocean: Motore per Tapparelle con Fine Corsa Meccanico e Manovra di Emergenza – Portata fino 170kg

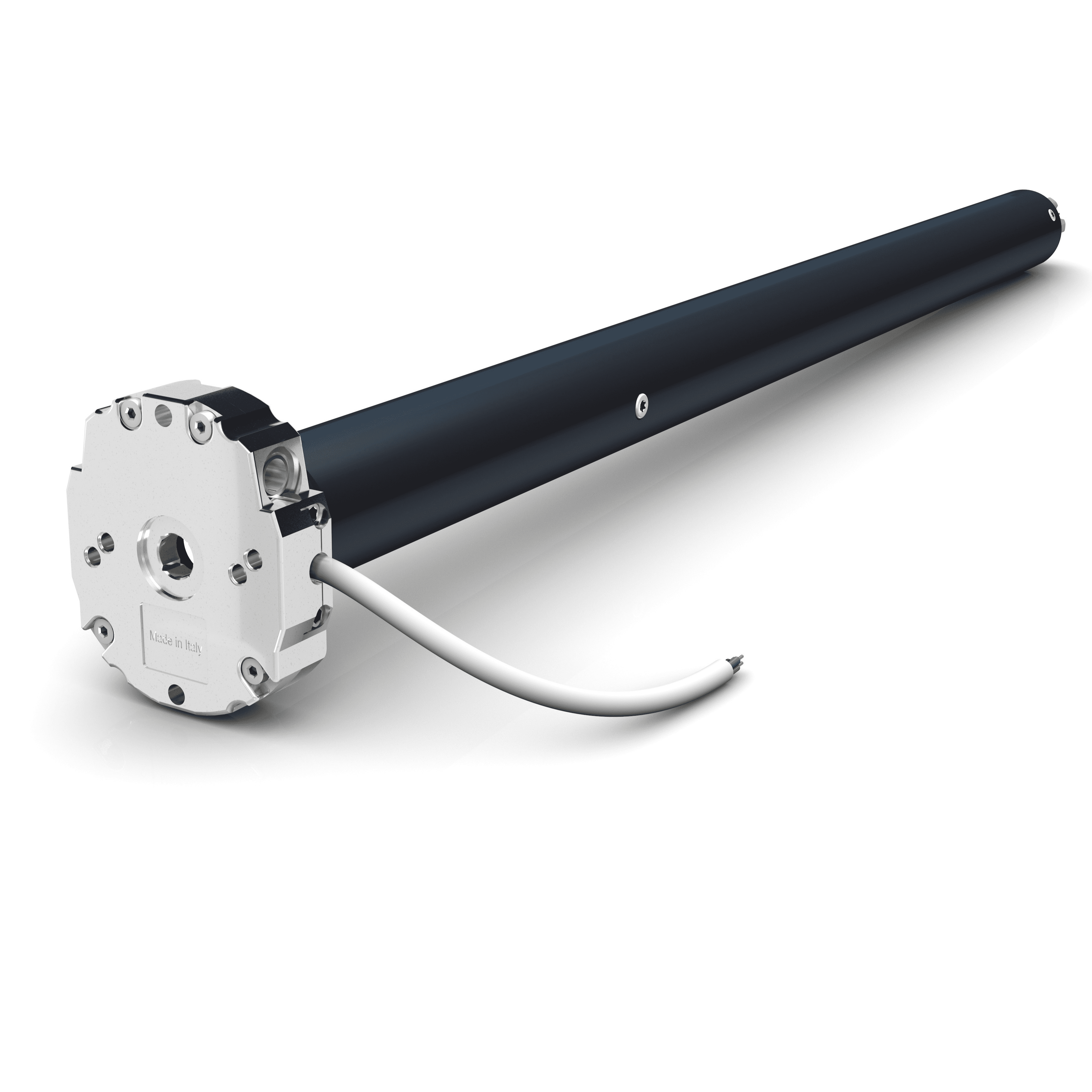

motore per tapparelle cherubini ocean diametro 58mm
testa motore per tapparelle cherubini ocean diametro 58mm
innesto zama motore per tapparelle cherubini ocean con diametro 45mm
testa motore per tapparelle cherubini ocean diametro 45mm
testa motore per tapparelle cherubini ocean diametro 45mm
innesto tecnopolimero motore per tapparelle cherubini ocean diametro 58mm
schema misure motore per tapparelle cherubini

174,63232,84 (-25%)

In stock

Motore tubolare per tapparelle da 25-32-50-65-85-100-120 Newton Metro con manovra manuale di soccorso in caso di assenza corrente

  • Portata massima 170Kg
  • Manovra manuale
  • Finecorsa meccanico affidabile e intuitivo
  • 2 finecorsa (salita e discesa)
  • Posizione dei finecorsa constante nel tempo
  • Made in Italy

Scheda Tecnica Istruzioni di Montaggio

Bonifico bancarioContrassegnoPayPalCarta di CreditoKlarna

Coppia Motore

25Nm- portata 44Kg | Gratis
32Nm- portata 57Kg | + €8
50Nm- portata 88Kg | + €26
65Nm- portata 100Kg | + €90
85Nm- portata 125Kg | + €105
100Nm- portata 145Kg | + €120
120Nm- portata 170Kg | + €147

Supporto (Opzionale)

supporto perno quadro 10mm per motoriduttore
supporto perno quadro 16mm per motoriduttore a soccorso con staffa omega

Staffe (Opzionale)

supporto da avvitare per motori con foro quadro 10mm
supporto estraibile per motori con foro quadro 10mm
supporto regolabile per motori con foro quadro 10mm
supporto regolabile per motori con foro quadro 10mm e sblocco
supporto bandiera per motori con foro quadro 10mm
supporto regolabile per motori con foro quadro 16mm

Adattatore per rullo ottagonale

adattatore motore per rullo ottagonale da 60 millimetri
adattatore motore per rullo ottagonale da 70 millimetri

Accessori per Manovra Manuale di Soccorso (Opzionale)

snodo con occhiolo a 90 gradi per motore con soccorso
snodo con occhiolo a 70 gradi per motore con soccorso
snodo dritto per motore con manovra di soccorso
asta manuale con occhiolo per snodo
Prezzo totale:
0

PERCHÈ SCEGLIERE I MOTORI DOTATI DI MANOVRA MANUALE DI SOCCORSO

La particolarità di questi motori è che sono dotati di un arganello manuale per movimentare la tapparella in caso manchi la corrente.

Questa tipologia di motore con manovra di sicurezza è essenziale nelle abitazioni in cui l’unica via di fuga in caso di emergenza è la finestra o la serranda del garage.

Potenza nominale da 25 a 120 Newton-Metro, in grado di sollevare fino a 170kg, munito di 2 stop automatici uno per la salita della tapparella e uno per la discesa.

Viene utilizzato per corredare di meccanica a motore qualsiasi tipo di tapparella che abbia un peso fino a 170kg, riducendo di gran lunga tutti i problemi di manutenzione che si avevano prima con altri tipi di meccanica manuali.

COME FUNZIONA

Il motore viene azionato tramite interruttore a parete (non compreso), la tapparella in poco tempo e senza fatica si sposterà in modo automatico nella posizione di fine corsa oppure sara possibile fermarla in qualsiasi punto desiderato agendo nuovamente sull’interruttore.

Se si desidera azionare il motore tramite telecomando bisogna affiancargli una centralina ricevente.

La manovra di soccorso è composta da un argano con occhiolo simile a quello delle tende da sole, che può essere girato a mano o con asta.

CHERUBINI LEADER NEL SETTORE

Il marchio Cherubini è un punto di riferimento consolidato nel settore, noto da anni per la sua qualità ineguagliabile e l’affidabilità senza pari. I prodotti Cherubini sono orgogliosamente realizzati in Italia, seguendo rigorosi standard di efficienza.

  • Regolazione del Finecorsa affidabile e intuitiva.
  • Doppio accesso alle viti di regolazione.
  • Manovra di soccorso compatta
  • Posizione dei Finecorsa costante nel tempo.
  • Perno riduttore a stella appositamente studiato per conferire grande affidabilità.

Per completare l’offerta, Cherubini si dedica con costanza al supporto finale mettendo a disposizione un numero verde per assistervi nell’installazione e per risolvere qualsiasi problema tecnico che possa insorgere.

COSA FORNIAMO IN DOTAZIONE

Tutti i componenti indispensabili per l’installazione del motore vanno selezionati in fase di configurazione, qualsiasi altro accessorio utile alla messa in opera è possibile trovarlo qui accessori tapparelle

INSTALLAZIONE

  1. Fissare l’apposita staffa sul fianco del cassonetto dove si desidera alloggiare il motore
  2. Adagiare la tapparella nel cassonetto facendola scorrere nelle guide in modo da avere la tapparella chiusa
  3. Infilare il motore completo di adattatori nel rullo ottagonale, sul lato opposto infilare la calotta dopo di ché posizionare il tutto nel cassonetto;
  4. Effettuare i collegamenti elettrici con la corrente staccata;
  5. Azionare la corrente e far ruotare il motore fino al raggiungimento del finecorsa inferiore (il motore si bloccherà automaticamente);
  6. Agganciare la tapparella al rullo; In questo modo la tapparella sarà già regolata con e il finecorsa inferiore impostato.
  7. Iniziare a sollevare la tapparella e regolare il finecorsa di salita agendo con il chiavino sull’apposito inserto di regolazione.

La regolazione dei fine corsa è facile e intuitiva, si effettua tramite chiavino esagonale (in dotazione), agendo negli appositi inserti è possibile regolare lo stop in salita e in discesa della tapparella.

Per qualsiasi dubbio o difficoltà sui manuali contenuti all’interno della confezione sono disponibili video tutorial e un numero verde di supporto.

NOTE

Se avete acquistato la tapparella sul nostro shop, per calcolare la giusta potenza del motore adatto alla tapparella bisogna eseguire questa formula: Peso= LarghezzaAltezza X Peso Specifico(indicato nella descrizione di tutte le tapparelle)

5 anni di garanzia!!

Informazioni aggiuntive

brand

Cherubini, Zanzatap

Per rullo da diametro

60 mm / 70 mm

Coppia nominale

25Nm / 32Nm / 50Nm / 65Nm / 8Nm / 100Nm / 120Nm

Giri al minuto

17 rpm per 25Nm-32Nm / 12 rpm per 50Nm-65Nm-85Nm / 11rpm per 100Nm-120Nm

Numero di giri del fine corsa

32 per 25Nm-32Nm-50Nm / 29 per 65Nm-85Nm-100Nm-120Nm

Tempo prima del termico

4 min

Potenza assorbita

225W 25Nm / 250W 32Nm / 275W 50Nm / 330W 65Nm / 375W 85Nm / 360W 100Nm / 415W 120Nm

Intensità assorbita

1,00A 25Nm / 1,10A 32Nm / 1,25A 50Nm / 1,50A 65Nm / 1,70A 85Nm / 1,60A 100Nm / 1,90A 120Nm

Peso

4Kg 25Nm / 4Kg 32Nm / 4Kg 50Nm / 7Kg 65Nm / 7Kg 85Nm / 7Kg 100Nm / 7Kg 120Nm

Alimentazione

230V 50Hz

Numero fili

4 (neutro, terra, direzione 1, direzione 2)

Fine corsa

meccanico (2)

Cavo

4 x 0,75 / lunghezza 2,5 metri

Grado protezione

IP 44

Lunghezza motore L1

646 mm 25Nm-32Nm-50Nm / 703 mm 65Nm-85Nm-100Nm-120Nm
